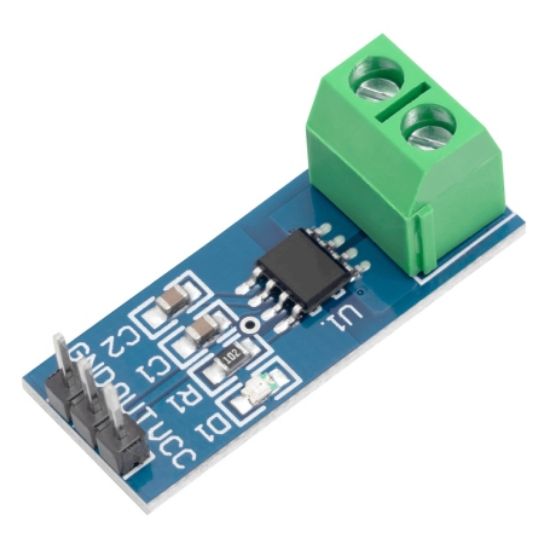

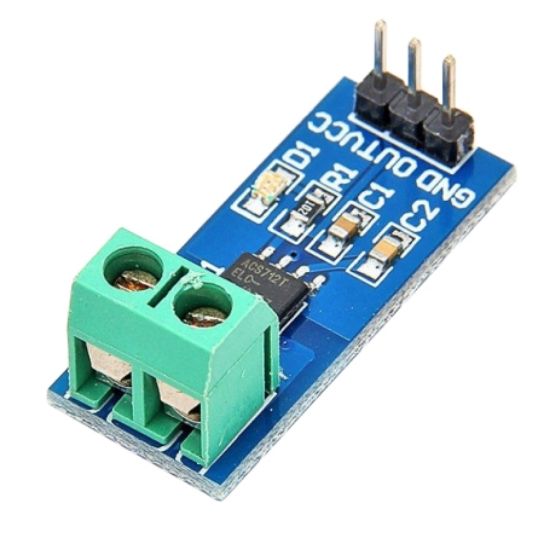

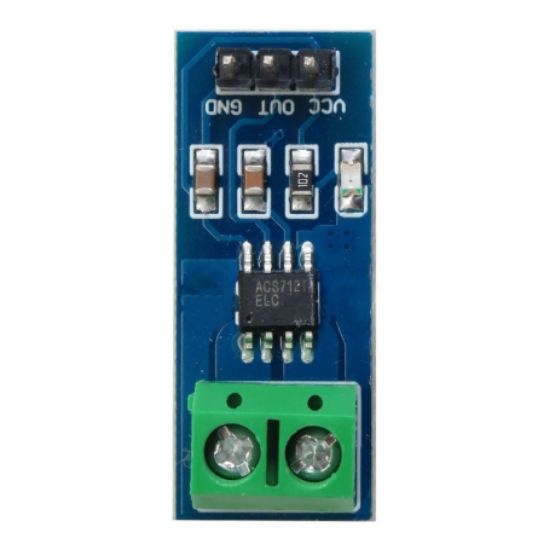

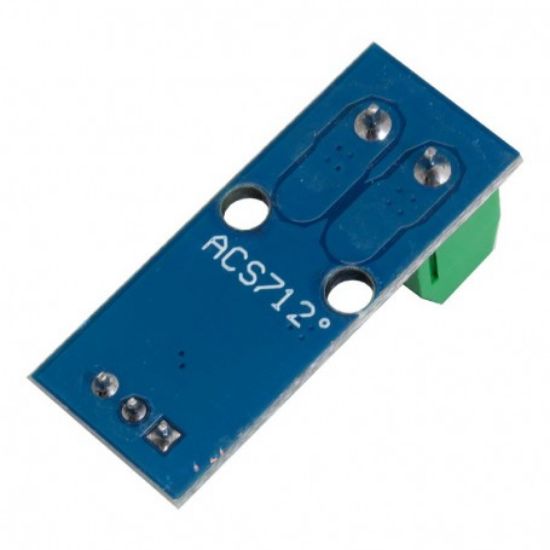

ماژول سنسور جریان 5 آمپر ACS712

یکی از پرطرفدارترین و پرکاربردترین سنسورهای اندازه‌گیری جریان در پروژه‌های الکترونیکی و صنعتی ،ماژول سنسور جریان 5 آمپر ACS712 هست. این ماژول به دلیل اندازه‌گیری جریان AC و DC به صورت حرفه ای ،دقت بالا در عملکرد و قابلیت یکپارچه‌سازی آسان با میکروکنترلرها مانند Arduino و Raspberry Pi، به یکی از گزینه‌های اصلی مهندسان و علاقه‌مندان به الکترونیک تبدیل شده است.

ویژگی های کالا

0 دیدگاه

(0)

گارانتی اصالت و سلامت فیزیکی کالا

تعداد 16 عدد موجود در انبار

99٬500 تومان

ضمانت بازگشت وجه

در صورت عدم رضایت

تضمین قیمت

کمترین قیمت بازار

ارسال سریع

امن و مطمئن

پشتیبانی عالی

24 ساعته شبانه روز

اصالت کالا

تضمین اصالت کالا

معرفی محصول

ویژگی‌های ماژول سنسور جریان 5 آمپر ACS712 :
1.اندازه‌گیری دو طرفه جریان:
•توانایی اندازه‌گیری جریان مثبت و منفی (AC و DC) تا 5 آمپر را دارد .
2.خروجی ولتاژ آنالوگ خطی:
•خروجی آنالوگ ولتاژی این سنسور متناسب با جریان عبوری (185mV/Amp)
3.دقت بالا و نویز کم:
•استفاده از تکنولوژی اثر هال برای حذف نویزهای الکترومغناطیسی
4.کارکرد با ولتاژ 5 ولت:
• با اکثر بردهای توسعه مانند آردوینو، ESP32، STM32 سازگار میباشد.
5.ایزولاسیون الکتریکی بالا:
•عدم تماس مستقیم با مسیر جریان و افزایش ایمنی

معرفی کلی ماژول ACS712 :

ماژول سنسور جریان ACS712 بر پایه تراشه قدرتمند Allegro ACS712ELCTR-05B طراحی شده است. این تراشه به دلیل استفاده از اثر هال (Hall Effect) برای اندازه‌گیری جریان باعث افزایش دقت و ایمنی در برابر نویزهای الکترومغناطیسی شده است.

سنسور قادر به اندازه‌گیری جریان‌های مستقیم (DC) و جریان‌های متناوب (AC) تا 5 آمپر است و خروجی آن به صورت سیگنال آنالوگ ارائه می‌شود که به راحتی توسط مبدل آنالوگ به دیجیتال (ADC) میکروکنترلرها قابل خواندن است.

مزایای استفاده از ماژول ACS712 :

•ایمنی بالا: به دلیل عدم تماس مستقیم با جریان.

•سادگی در راه‌اندازی: تنها نیاز به 3 سیم (VCC، GND و خروجی آنالوگ)

•کاربرد وسیع: مناسب برای پروژه‌های رباتیک، کنترل موتور، مانیتورینگ مصرف برق

•اندازه کوچک و وزن کم: ایده‌آل برای پروژه‌های قابل حمل

کاربردهای ماژول سنسور جریان ACS712 :

•پروژه‌های اینترنت اشیا (IoT): نظارت کامل بر مصرف برق دستگاه‌های متصل به شبکه با کارکردی آسان

•سیستم‌های خانگی هوشمند: اندازه‌گیری مصرف انرژی لوازم خانگی

•کنترل موتورهای الکتریکی: تشخیص جریان غیرعادی برای محافظت از موتورها

•پروژه‌های DIY و آموزشی: برای آموزش مفاهیم جریان الکتریکی و سنسورها انتخابی ایده آل می باشد.

•تجهیزات پزشکی و آزمایشگاهی: برای مانیتورینگ دقیق جریان در دستگاه‌های حساس

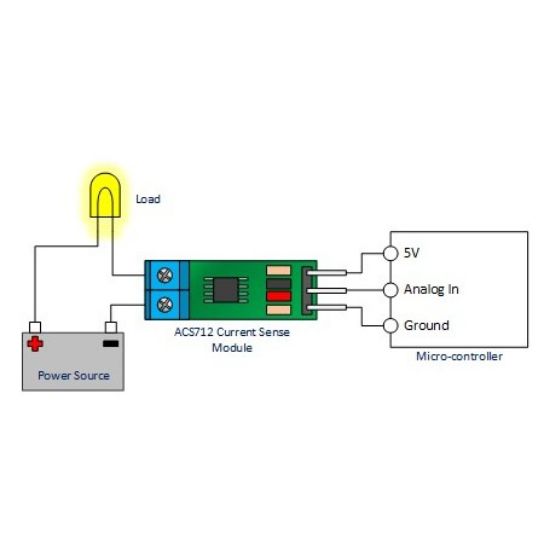

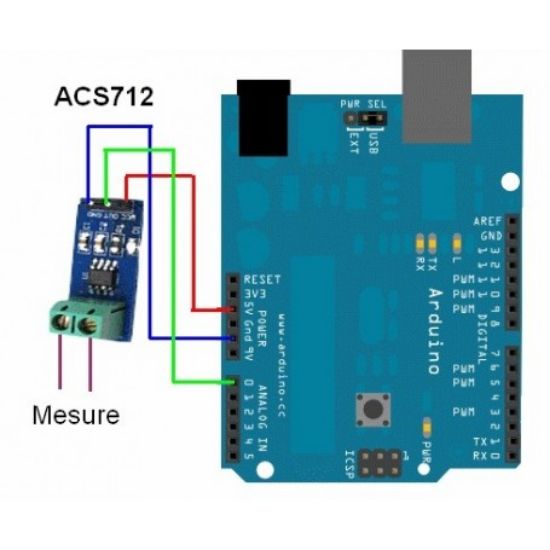

نحوه اتصال ماژول ACS712 به آردوینو :

اتصال ماژول ACS712 به آردوینو بسیار ساده است. برای شروع:

1.اتصالات پایه‌ها:

•VCC به پایه 5 ولت آردوینو

•GND به پایه GND آردوینو

•OUT به پایه آنالوگ A0 آردوینو

2.کد نمونه آردوینو:

const int analogPin = A0;

float sensitivity = 0.185; // 185 mV per Amp for ACS712-05B

float zeroCurrentVoltage = 2.5;

float current = 0.0;

void setup() {

Serial.begin(9600);

}

void loop() {

int sensorValue = analogRead(analogPin);

float voltage = sensorValue * (5.0 / 1023.0);

current = (voltage - zeroCurrentVoltage) / sensitivity;

Serial.print("Current: ");

Serial.print(current);

Serial.println(" A");

delay(1000);

}

چرا سنسور جریان ACS712 انتخاب مناسبی است؟

•دقت بالا: با خطای بسیار کم

•ایمنی بیشتر: جداسازی الکتریکی مدار اندازه‌گیری

•پایداری و طول عمر بالا: استفاده از فناوری اثر هال

•سازگاری بالا: این سنسوردر انواع میکروکنترلرهای آردوینو، ESP8266، ESP32 و… قابل استفاده هست .

خرید سنسور جریان 5 آمپر ACS712 از برق کالای تبریزبا بهترین قیمت

برای خرید ماژول سنسور جریان 5 آمپر ACS712 با بهترین قیمت و گارانتی اصالت کالا و برگشت 10 روزه از برق کالا، همین الان اقدام کنید. ارسال از تبریز به سراسر کشور و پشتیبانی فنی کامل در واتساپ شماره 09107789924 برای راه‌اندازی این ماژول در پروژه‌های شما فراهم شده است.

جمع‌بندی نهایی :

این ماژول به دلیل راه‌اندازی آسان ،دقت عملکرد عالی ومطمئن یکی از بهترین ها برای اندازه‌گیری جریان الکتریکی در پروژه‌های مختلف هستند. این ماژول می‌تواند هم در پروژه‌های آموزشی و هم صنعتی به کار گرفته شود و عملکرد قابل اعتمادی ارائه دهد.

جهت سفارش ماژول ACS712 و شروع پروژه‌های الکترونیکی خود، همین حالا اقدام به ثبت سفارش کنید!
