HX711 چیست و چه کاربردی دارد؟

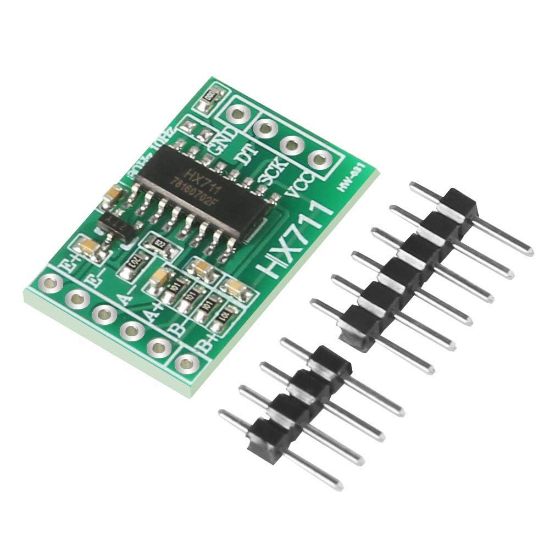

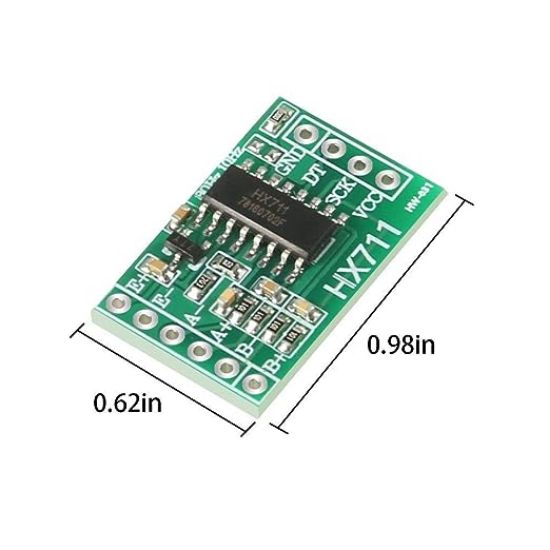

HX711 یک تراشه مبدل آنالوگ به دیجیتال (ADC) ۲۴ بیتی است که برای اندازه‌گیری ولتاژ مثبت و منفی بسیار کم (مثلاً سیگنال‌های میلی‌ولتی لودسل و سنسورهای کرنش‌سنج) طراحی شده است. با استفاده از این ماژول، می‌توانید وزن اجسام را به راحتی و با دقت بالا اندازه‌گیری و در پروژه‌های خود نمایش دهید یا کنترل کنید.

آموزش راه‌اندازی ماژول HX711 و نحوه سیم‌بندی با لودسل :

وسایل مورد نیاز:

• ماژول مبدل آنالوگ به دیجیتال HX711
• لودسل ۵۰ کیلوگرم یا هر لودسل strain gauge دیگر
• برد آردوینو (UNO، نانو یا MEGA)
• سیم جامپر

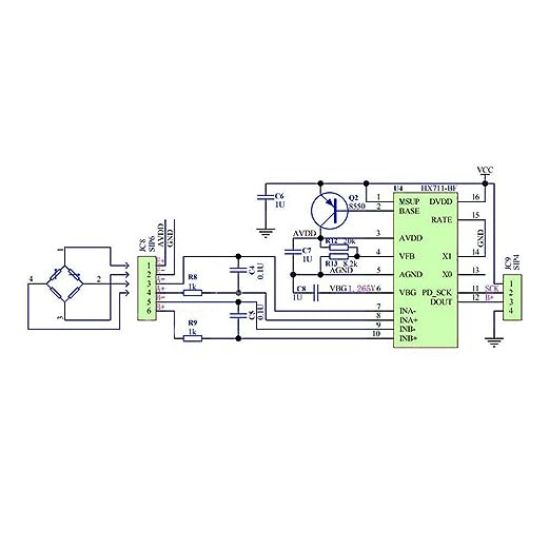

سیم‌کشی ماژول HX711:

نمونه رایج لودسل ساده چهار سیمه به این صورت متصل می‌شود:
قرمز = E+ | مشکی = E- | سبز = A+ | سفید = A-

راه‌اندازی HX711 با آردوینو | نمونه کد آردوینو

برای راحتی راه‌اندازی، کافی است پکیج کتابخانه HX711 آردوینو را نصب کنید:

#include "HX711.h"
HX711 scale;

#define DOUT  2
#define CLK  3

void setup() {
  Serial.begin(9600);
  scale.begin(DOUT, CLK);
}

void loop() {
  Serial.println(scale.get_units(), 2); // نمایش مقدار وزن
  delay(500);
}

نکته: برای دقت بهتر باید کالیبراسیون اولیه انجام دهید، دفترچه راهنمای کالیبراسیون کتابخانه HX711 پیشنهاد می‌شود.

کاربردهای پرطرفدار ماژول HX711 :

• ترازو دیجیتال ساده و صنعتی
• سیستم توزین خطوط تولید و بسته‌بندی اتوماتیک
• ماشین ریخته‌گری و سیستم وزنه‌برداری الکترونیکی
• پروژه رباتیک (مثلاً تشخیص وزن برای انتخاب قطعه)
• حسگر نیروی فشاری یا الکترونیکی (force sensor)
• ساخت باسکول دیجیتال، ترازو آشپزخانه و ترازوی آزمایشگاهی

قیمت و خرید ماژول HX711 :

قیمت ماژول HX711 نسبت به ماژول‌های صنعتی مشابه موجود در بازار ارزان هست. بسته به کیفیت تراشه، نوع مونتاژ و فروشنده معمولاً قیمت آن بین 35 تا 50هزار تومان نوسان دارد.

چرا HX711 این‌قدر محبوب است؟

علت محبوبیت HX711 این است که راه‌اندازی آسان، مدار ساده، دقت بالا و قیمت به‌صرفه دارد. حجم زیاد پروژه‌های دانشجویی، صنعتی و آموزش عملی آردوینو و رزبری پای بر اساس استفاده از HX711 سبب شده که همیشه در بین پرجستجوترین ماژول‌های وزن‌سنجی ایران باشد.

جمع‌بندی و پاسخ به سوالات پرجستجو :

• چگونه ماژول HX711 را به آردوینو وصل کنیم؟

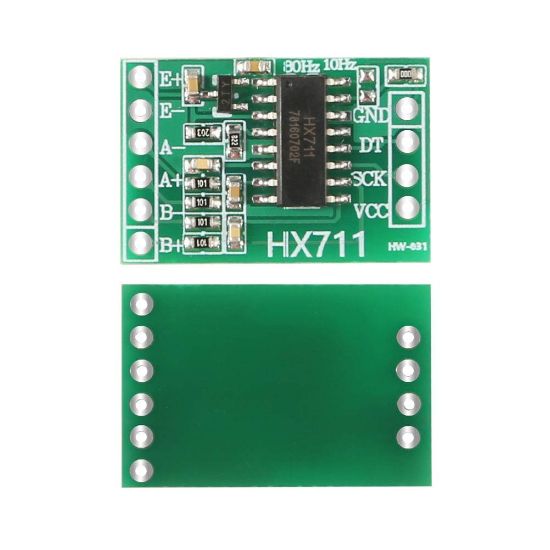

  سیم‌های لودسل را طبق دفترچه رنگ‌ها به ماژول و ماژول HX711 را هم با چهار سیم VCC، GND، DT، SCK به پایه‌های آردوینو وصل کنید.

• آیا همه لودسل‌ها با HX711 کار می‌کنند؟
  بله، تمام لودسل‌های پل وترسون (استرین‌گیج) با خروجی آنالوگ (۵V و ۱۰V) قابلیت راه‌اندازی با این ماژول را دارند.

• کتابخانه و آموزش تصویری ماژول HX711 کجاست؟
  کتابخانه رسمی Arduino HX711 و آموزش ویدیویی یوتیوب

• کالیبراسیون HX711 چطور است؟
  پس از سیم‌بندی، یک وسیله با وزن مشخص روی لودسل قرار دهید و عدد را با کتابخانه در کد کالیبره کنید.

• پروژه‌های پیشنهادی با HX711:
  ترازوی خانگی هوشمند، سیستم خودکار توزین بسته‌بندی، ترازو اینترنت اشیاء (IOT)، کنترل کیفیت تولید.

اگر به دنبال ماژول مبدل آنالوگ به دیجیتال با دقت بالا برای لودسل هستید، ماژول HX711 بهترین انتخاب است.

هم مقرون‌به‌صرفه، هم نصب و راه‌اندازی بسیار ساده و به‌راحتی با برد آردوینو یا رزبری پای شما هماهنگ می‌شود. تمامی آموزش‌ها، کتابخانه‌ها و پروژه‌های آماده برای این ماژول در دسترس هستند.
